Instalar un soporte articulado para televisión requiere comprender la resistencia de los materiales de la pared y la distribución de las fuerzas mecánicas. Este proceso garantiza que la pantalla permanezca perfectamente estable ante los constantes movimientos de rotación, extensión e inclinación.
La física detrás de un soporte articulado: fuerzas dinámicas
A diferencia de un soporte fijo, un brazo articulado somete a la pared a un esfuerzo dinámico constante. Cuando el televisor se extiende hacia adelante, se crea un efecto de palanca (momento de fuerza) que multiplica la tensión ejercida sobre los anclajes superiores. Mientras que los tornillos inferiores soportan principalmente una fuerza de cizallamiento (gravedad empujando hacia abajo), los superiores sufren una fuerza de extracción muy elevada.
Para contrarrestar este efecto, es fundamental que el centro de masa del soporte esté perfectamente alineado y que la calidad de los puntos de fijación superiores sea óptima. Cualquier holgura inicial se amplificará con cada movimiento del brazo, lo que eventualmente debilitará el sustrato de la pared si no se emplean los componentes adecuados.
Evaluación del soporte: adaptando el anclaje al material de la pared
El éxito de la instalación depende exclusivamente de emparejar el tipo de pared con el sistema de fijación correcto. No existe un anclaje universal para todas las superficies:
- Paredes de hormigón o ladrillo macizo: Son las más estables. Requieren tacos de expansión de nylon de alta calidad y tornillos barraqueros de cabeza hexagonal. La fricción generada por la expansión del taco dentro del material macizo ofrece la mayor resistencia a la extracción.
- Paredes de ladrillo hueco: El uso de tacos de expansión comunes aquí es peligroso, ya que el taco puede expandirse en una cavidad vacía sin generar agarre. Se deben utilizar tacos de deformación por nudo o, preferiblemente, sistemas de anclaje químico con tamices plásticos que distribuyen la resina dentro de las celdas del ladrillo.
- Paredes de placa de yeso laminado (pladur): Al tratarse de un material blando, nunca se debe colgar un soporte articulado directamente sobre el yeso mediante tacos simples. Es imprescindible localizar los perfiles metálicos internos (montantes) utilizando un detector magnético y fijar el soporte directamente sobre estas estructuras de acero. Si no es posible coincidir con los perfiles, se deben emplear pernos de vuelco metálicos de alta resistencia que distribuyan la carga sobre una superficie amplia de la placa.
Técnica de perforación y preparación del orificio

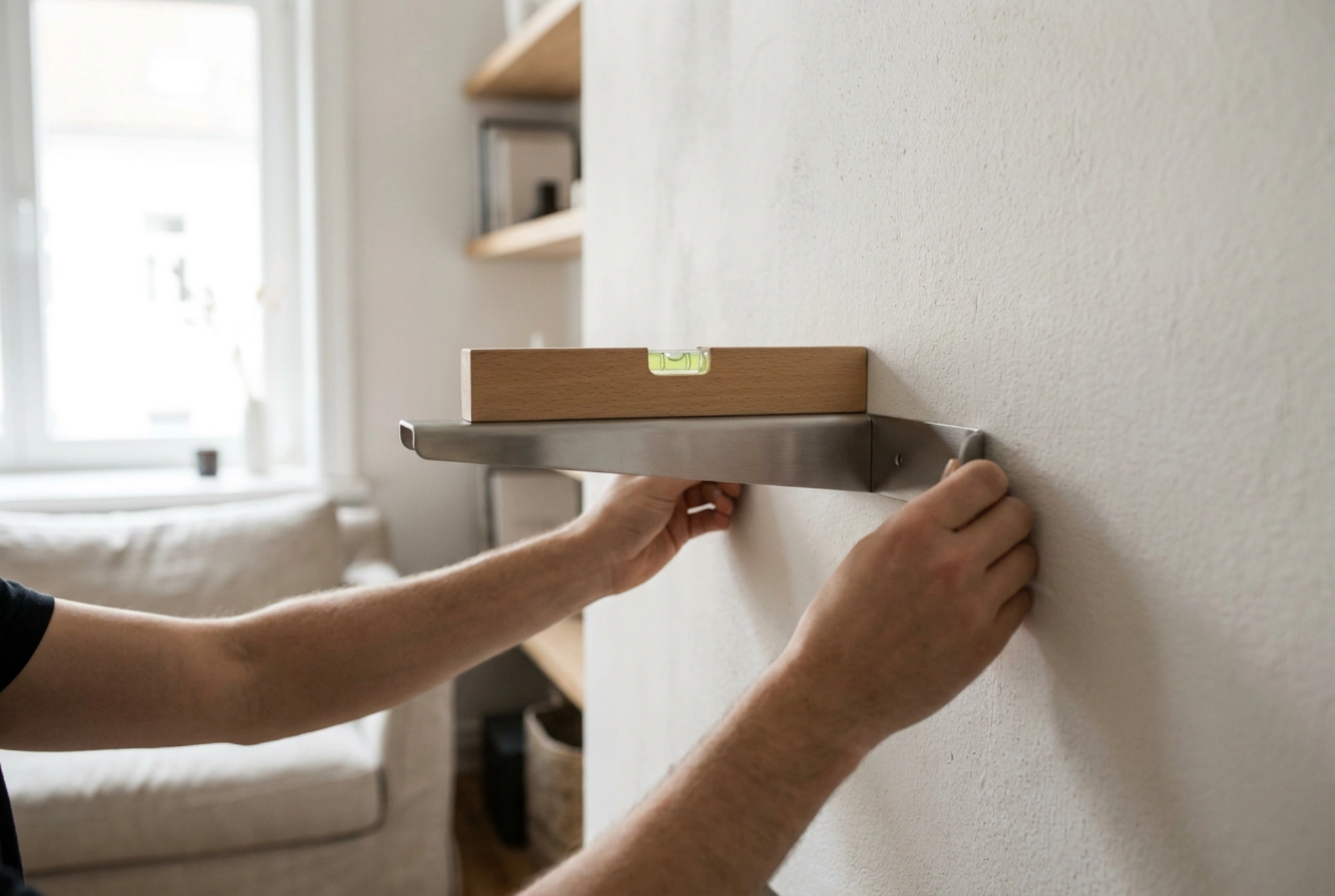

La precisión durante la perforación determina la verticalidad del soporte y la efectividad del anclaje. El uso de un nivel de burbuja de precisión es indispensable; nunca confíe en la alineación del suelo o del techo, que suelen presentar desviaciones.
Para taladrar de forma segura, marque los puntos utilizando la plantilla del fabricante. Al iniciar el taladrado en mampostería, comience sin la función de percusión activa para evitar que la broca resbale o rompa la cara externa del ladrillo. Una vez que la broca haya penetrado unos milímetros, active la percusión con una velocidad constante y controlada. Un paso crítico que suele omitirse es la limpieza del polvo interior del orificio mediante una bomba de soplado o aspiración; el polvo remanente actúa como un lubricante seco que reduce drásticamente el coeficiente de fricción del taco de nylon.
Montaje, distribución de par y gestión de cables
Al introducir los tornillos barraqueros, proceda con un ajuste cruzado o diagonal. No apriete un tornillo al máximo antes de presentar los demás; esto asegura una distribución uniforme de la placa metálica contra la pared. El apriete final debe realizarse con llave de carraca manual para sentir la resistencia del material y evitar el exceso de par (sobredistorsión) que podría romper el filete de rosca del taco de nylon o dañar el núcleo del perfil de yeso laminado.
Finalmente, al instalar la pantalla sobre el soporte VESA del brazo, asegúrese de usar los tornillos de longitud correcta suministrados por el fabricante del televisor, empleando espaciadores si la parte trasera de la pantalla es curva. Al rutar los cables de señal y alimentación, deje siempre un bucle de holgura (bucle de goteo y de movimiento) cerca de las articulaciones. Si los cables quedan demasiado tensos al extender el brazo, la tensión mecánica constante acabará dañando los puertos internos del televisor o forzando la orientación del soporte.
