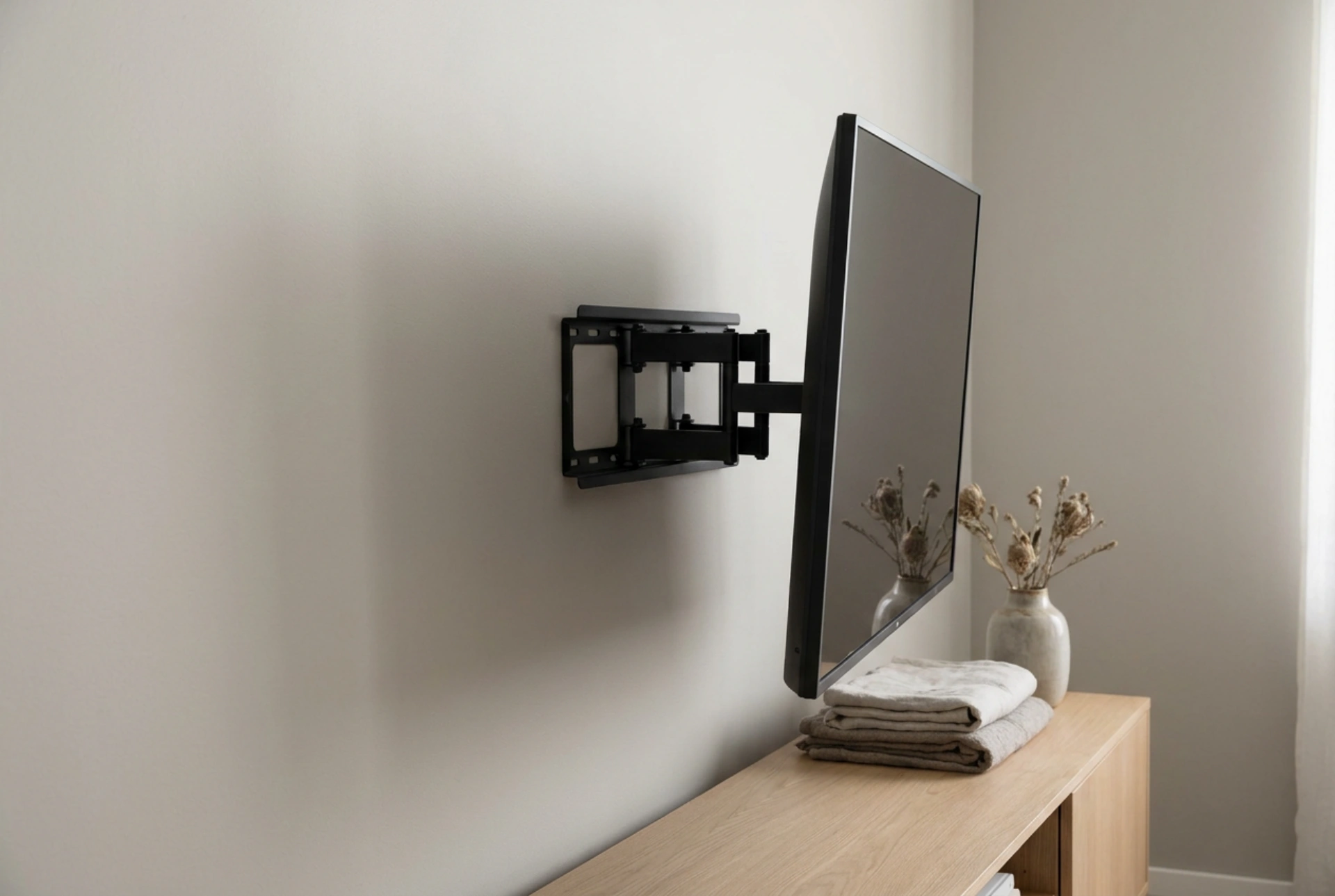

Instalar un televisor en la esquina de una habitación requiere calcular con precisión la distribución de fuerzas mecánicas y el ángulo de giro para evitar fallos estructurales y garantizar una visualización óptima. La elección del soporte de brazo extensible adecuado depende de la física del brazo de palanca y de la resistencia del material de la pared.
La física del brazo de palanca y la distribución de cargas
Cuando un televisor se monta en un soporte articulado y se despliega hacia adelante, el sistema deja de aplicar una fuerza puramente vertical de cizallamiento para generar una fuerza de tracción o arrancamiento en los puntos de anclaje superiores. Este fenómeno se rige por la ley de la palanca: el momento de fuerza aumenta de manera proporcional a la longitud del brazo extendido.
Por ejemplo, un televisor de veinte kilogramos situado a diez centímetros de la pared ejerce una carga sobre los tacos de fijación muy inferior a la que generaría ese mismo aparato extendido a cincuenta centímetros de la pared. En esta última posición, los tornillos superiores del soporte soportan una fuerza de tracción multiplicada que intenta arrancarlos de la pared. Por ello, al elegir un soporte para esquinas, es fundamental verificar el grosor del acero de la placa de pared y optar por modelos que distribuyan los puntos de anclaje de manera amplia.
Cálculo del alcance del brazo para la rotación en esquinas
Para que un televisor pueda orientarse correctamente en una esquina, la longitud de extensión del brazo articulado debe ser proporcional al ancho total del aparato. Si el brazo es demasiado corto, los bordes laterales del televisor chocarán contra las paredes adyacentes antes de alcanzar el ángulo de visión deseado.
- Fórmula de giro básico: Para lograr un giro óptimo en una esquina simétrica de noventa grados, la distancia desde el vértice de la esquina hasta el punto de rotación del soporte debe ser al menos igual a la mitad del ancho total de la pantalla.
- Diseño de doble brazo frente a monobrazo: Soportes de doble brazo articulado ofrecen una estabilidad estructural superior, reduciendo la deflexión o inclinación no deseada cuando el televisor está totalmente extendido. Sin embargo, los monobrazos permiten una mayor libertad de rotación lateral en espacios extremadamente reducidos.
Estándares VESA y resistencia de los materiales
El estándar VESA define la distancia en milímetros entre los cuatro orificios roscados de la parte posterior del televisor. Es imprescindible que el soporte seleccionado no solo coincida con el patrón VESA del aparato, sino que la placa adaptadora sea de acero laminado en frío de alto calibre para evitar la torsión por fatiga del metal.
Asimismo, los mecanismos de inclinación y nivelación horizontal posterior a la instalación son críticos. La gravedad actúa de forma constante, y un soporte de baja calidad cederá gradualmente en sus uniones articuladas, provocando que la pantalla quede permanentemente inclinada hacia un lado.
La importancia del material de soporte en la pared
La capacidad de carga de un soporte articulado está limitada por la naturaleza física del muro donde se fija:
- Hormigón y ladrillo macizo: Son los materiales idóneos. Permiten el uso de tacos de expansión de nailon de alta resistencia o anclajes metálicos, los cuales aprovechan la fricción interna del material para soportar la fuerza de tracción del brazo extendido.
- Ladrillo hueco: Requiere el uso de tacos de vuelco o, preferiblemente, sistemas de anclaje químico con tamiz. La resina bicomponente rellena los huecos internos del ladrillo, creando un bloque sólido que distribuye la carga sobre una superficie mayor.
- Placas de yeso laminado: Nunca se debe anclar un soporte articulado directamente sobre una placa de yeso sin refuerzo interno. El brazo extensible arrancará el cartón yeso debido a la falta de resistencia estructural del material. En estos casos, es obligatorio fijar la placa del soporte directamente sobre los montantes metálicos estructurales utilizando tornillos autorroscantes específicos, o instalar una placa de distribución fijada a múltiples montantes para repartir la carga.
Ajuste fino y mantenimiento mecánico
Una vez montado el soporte, el proceso de nivelación final requiere un nivel de burbuja colocado sobre el borde superior del chasis del televisor. Muchos soportes de calidad permiten un ajuste de rotación de tres a cinco grados tras la instalación para corregir pequeñas desviaciones del taladrado. Finalmente, es crucial apretar los tornillos de fricción de las articulaciones de manera progresiva para evitar movimientos por la gravedad.
