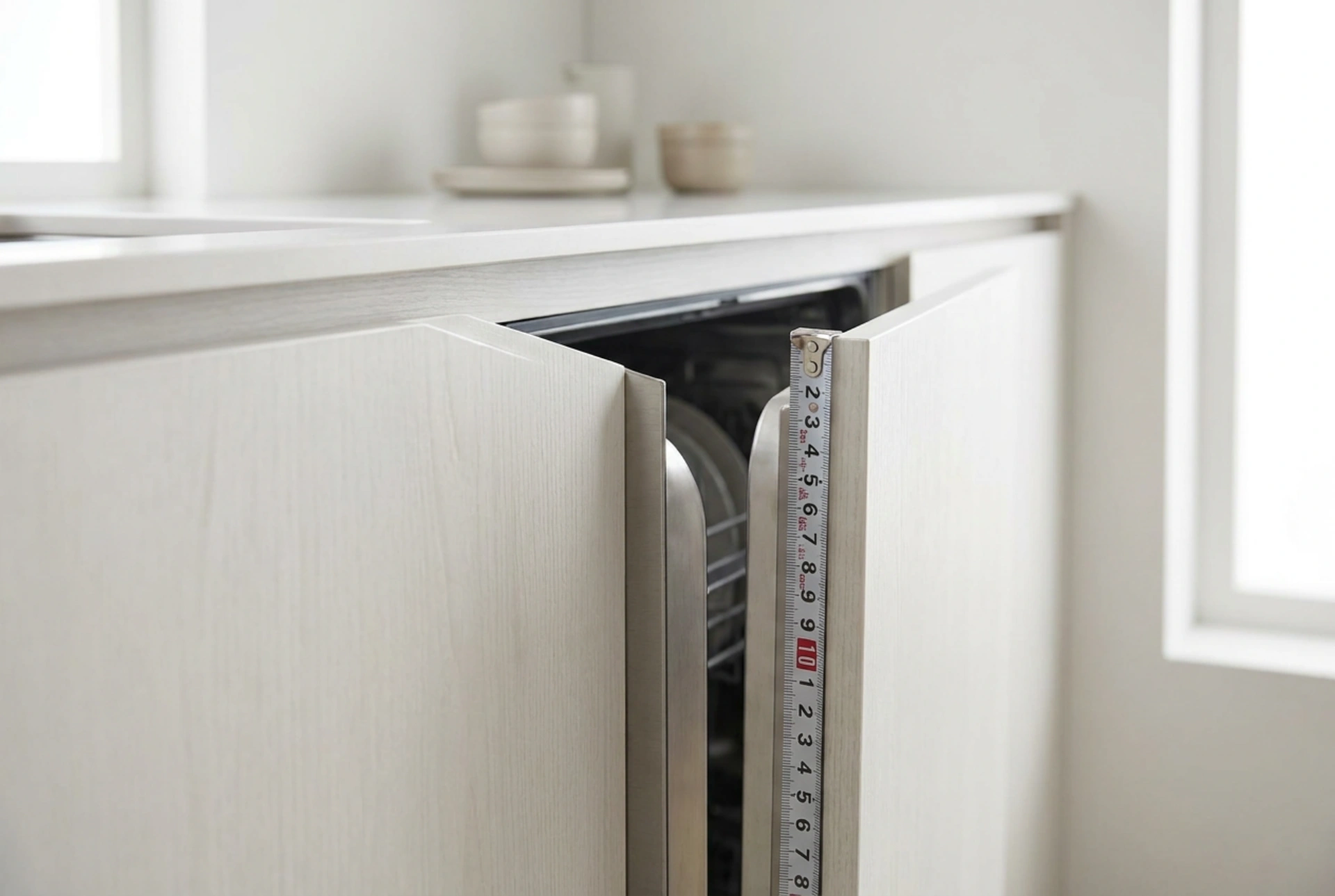

Medir correctamente el espacio y la altura de un lavavajillas integrable es crucial para asegurar que el panel frontal de la cocina encaje a la perfección y no obstruya el movimiento de apertura. Un error milimétrico puede provocar que la puerta choque contra el zócalo inferior o que quede un espacio antiestético en la parte superior.
La geometría del nicho de encastre y el aparato
Los lavavajillas integrables se diseñan para adaptarse a las medidas estándar de los muebles de cocina, pero existen variaciones significativas en la altura. Generalmente, la altura estándar del aparato oscila entre 815 y 875 mm gracias a las patas niveladoras roscadas. También existen versiones de gran capacidad (a menudo denominadas XXL) con alturas de 865 a 925 mm. Antes de encargar el panel de la puerta, es imperativo medir la distancia vertical total desde el suelo técnico (no desde el zócalo) hasta la parte inferior de la encimera. Esta cota define el rango de ajuste del aparato. Las patas ajustables permiten elevar el cuerpo del lavavajillas hasta que contacte firmemente con la superficie inferior de la encimera, garantizando la estabilidad estructural frente a las vibraciones del motor durante los ciclos de lavado.
La física de rotación de la puerta y el conflicto con el zócalo
El principal desafío mecánico al instalar un panel frontal es el eje de giro de la bisagra. Cuando la puerta del lavavajillas se abre, describe un arco de círculo. Si el panel decorativo es demasiado largo hacia abajo, su extremo inferior pivotará hacia el interior del mueble, colisionando inevitablemente con el zócalo continuo de la cocina. Para evitar esto, es fundamental analizar la relación entre la altura del zócalo (que suele variar entre 80 y 150 mm) y el retroceso del mismo respecto al frente del mueble. Si el zócalo es alto y está muy adelantado, restringe severamente el espacio libre para la oscilación del panel frontal. Por tanto, la altura del frente no solo depende de la altura estética de los cajones colindantes, sino también de este radio de giro físico.
Cálculo matemático de la altura del panel decorativo
Para determinar la altura exacta que debe tener el frente de madera u otro material, se debe aplicar una fórmula basada en las cotas de la cocina y las especificaciones técnicas del lavavajillas:
- Paso 1: Medir la altura de las puertas adyacentes. El panel del lavavajillas debe alinearse horizontalmente con los frentes de los armarios y cajones contiguos para mantener la simetría visual.
- Paso 2: Verificar el grosor del panel. El espesor estándar suele ser de 16 a 22 mm. Un panel más grueso desplaza el centro de gravedad y requiere una holgura mayor en la base para evitar rozamientos.
- Paso 3: Calcular el solape superior. La parte superior del panel debe quedar alineada con el borde inferior de la encimera, dejando una junta de dilatación y ventilación de unos 2 a 3 mm para evitar que el vapor dañe el material.
Si la altura de los frentes adyacentes es mayor que la altura máxima permitida por el chasis del lavavajillas, se generará una interferencia mecánica al abrir la puerta, lo que nos obliga a considerar el tipo de bisagra del aparato.
Sistemas de bisagras: Fijas versus deslizantes
El tipo de bisagra integrado en el chasis del lavavajillas determina el rango de medidas del frente admisible. Existen dos configuraciones principales:
Bisagras de eje fijo
En este sistema, el panel frontal se atornilla directamente a la puerta metálica del aparato y rota rígidamente sobre un eje fijo. Requiere un recorte en el zócalo de la cocina si el panel es largo o si el zócalo supera los 90 mm de altura. El cálculo del recorte debe considerar el ángulo de apertura completo de 90 grados.
Bisagras deslizantes (tecnología de carril)
Este mecanismo desplaza mecánicamente el panel frontal hacia arriba unos centímetros a medida que la puerta se abre. Al deslizarse verticalmente, el extremo inferior del panel salva el zócalo sin necesidad de realizar cortes ni modificaciones estéticas en la línea continua de la cocina. Es la solución idónea para zócalos bajos (de menos de 80 mm) y frentes de gran longitud (hasta 800 mm o más).
