La planificación correcta de un sistema de videoportero para el acceso exterior garantiza una comunicación nítida y un control de acceso seguro, previniendo fallos de señal y desgaste prematuro de los componentes. Para lograr una instalación óptima, es fundamental comprender la física de la transmisión de señales, la resistencia de los materiales y la correcta distribución de la infraestructura eléctrica.
1. Infraestructura de cableado: resistencia y conducción de la señal
El núcleo de cualquier sistema de videoportero cableado reside en su infraestructura física. La elección del cable define la estabilidad de la imagen y la fiabilidad de la apertura del portón. Para distancias inferiores a 50 metros, se suele utilizar cable de par trenzado (categoría 6 FTP), mientras que para distancias mayores es crucial evaluar la atenuación de la señal y la caída de tensión.
- Atenuación y resistencia: La corriente continua que alimenta la placa exterior y el cerradero eléctrico pierde fuerza debido a la resistencia del cobre. Utilizar cables con un diámetro de sección adecuado (como 0.8 mm² o superior para alimentación) minimiza la pérdida de voltaje en tramos largos.
- Protección contra interferencias: Los cables de señal deben discurrir por canalizaciones independientes, separados al menos 20 centímetros de los cables de alta tensión de la vivienda para evitar la inducción electromagnética que distorsiona el audio y el vídeo.
- Canalización subterránea: El cableado exterior debe protegerse mediante tubos corrugados de doble pared con un diámetro interior generoso para futuras ampliaciones, enterrados a una profundidad mínima de 60 centímetros para evitar daños por heladas o trabajos de jardinería.
2. Posicionamiento óptico y gestión de la iluminación
La cámara del videoportero debe capturar con claridad el rostro del visitante bajo cualquier condición de luz. La física de la luz y la óptica geométrica determinan la ubicación ideal del dispositivo exterior.
La altura estándar para el montaje de la placa exterior oscila entre los 1,50 y los 1,60 metros respecto al suelo. Esta altura permite un ángulo de visión óptimo para personas de diferentes estaturas. Es preferible optar por lentes de gran angular (con un campo de visión horizontal superior a 110 grados) para cubrir también los laterales de la entrada.
El principal desafío óptico es el contraluz extremo, que ocurre cuando el sol se posiciona detrás del visitante. Para mitigar este efecto, se debe evitar orientar la cámara directamente hacia el este o el oeste. Si la orientación es inevitable, el sensor de la cámara debe contar con tecnología de rango dinámico amplio (WDR) para equilibrar las zonas muy brillantes y las sombras intensas, garantizando la identificación del rostro.
3. Gestión de relés y control de accesos
Un videoportero para puerta peatonal y portón de vehículos requiere la gestión de dos circuitos de maniobra independientes mediante contactos libres de potencial (relés).
- Cerradura de la puerta peatonal: El cerradero eléctrico requiere un pulso de corriente continuo o alterno. Es recomendable alimentar el cerradero mediante una fuente de alimentación auxiliar ubicada en el cuadro de distribución, en lugar de alimentar directamente desde el monitor interno, para evitar fluctuaciones de tensión que afecten al procesador del videoportero.
- Automatismo del portón: El motor del portón de vehículos se acciona mediante un contacto seco (normalmente abierto). Al pulsar el botón correspondiente en el monitor, el relé se cierra momentáneamente, enviando una señal de baja tensión a la centralita del motor para iniciar la maniobra de apertura o cierre de forma segura.
4. Resistencia a la intemperie y propiedades de los materiales
La placa exterior está expuesta a variaciones extremas de temperatura, humedad y radiación ultravioleta. Los materiales de construcción deben seleccionarse bajo criterios de durabilidad física y química.
El chasis exterior debe contar con una clasificación de protección de al menos IP65, lo que garantiza una hermeticidad total contra el polvo y protección contra chorros de agua de baja presión. Los materiales como el aluminio anodizado o el acero inoxidable ofrecen una alta resistencia a la corrosión galvánica y a la oxidación ácida provocada por la lluvia.

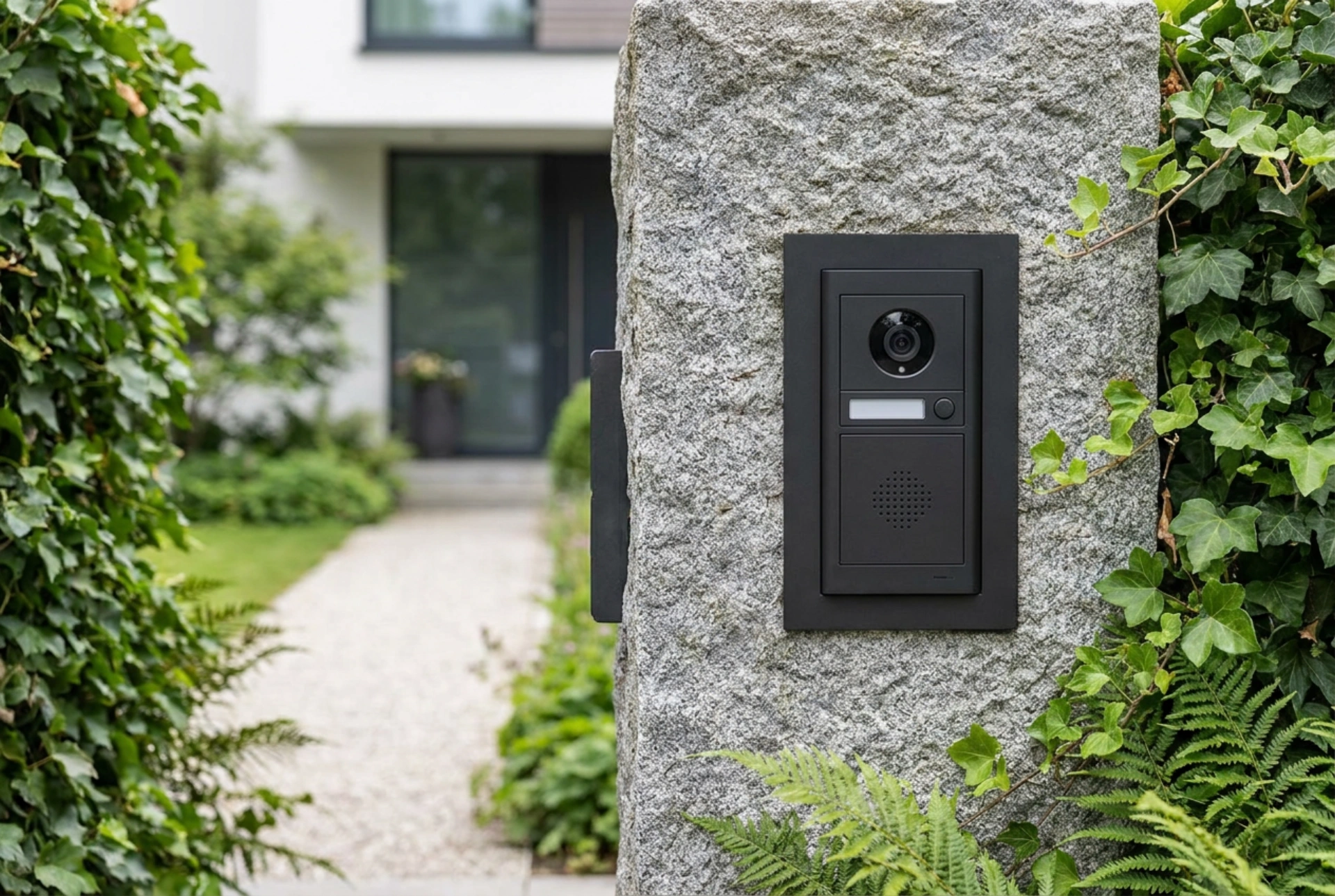

Asimismo, la resistencia al impacto (clasificación IK, idealmente IK07 o superior) protege el dispositivo contra actos vandálicos y golpes accidentales. Al sellar la junta entre la placa exterior y el pilar de piedra u hormigón, se debe aplicar silicona neutra de alta calidad, evitando compuestos acéticos que puedan corroer los componentes de cobre internos a largo plazo.
