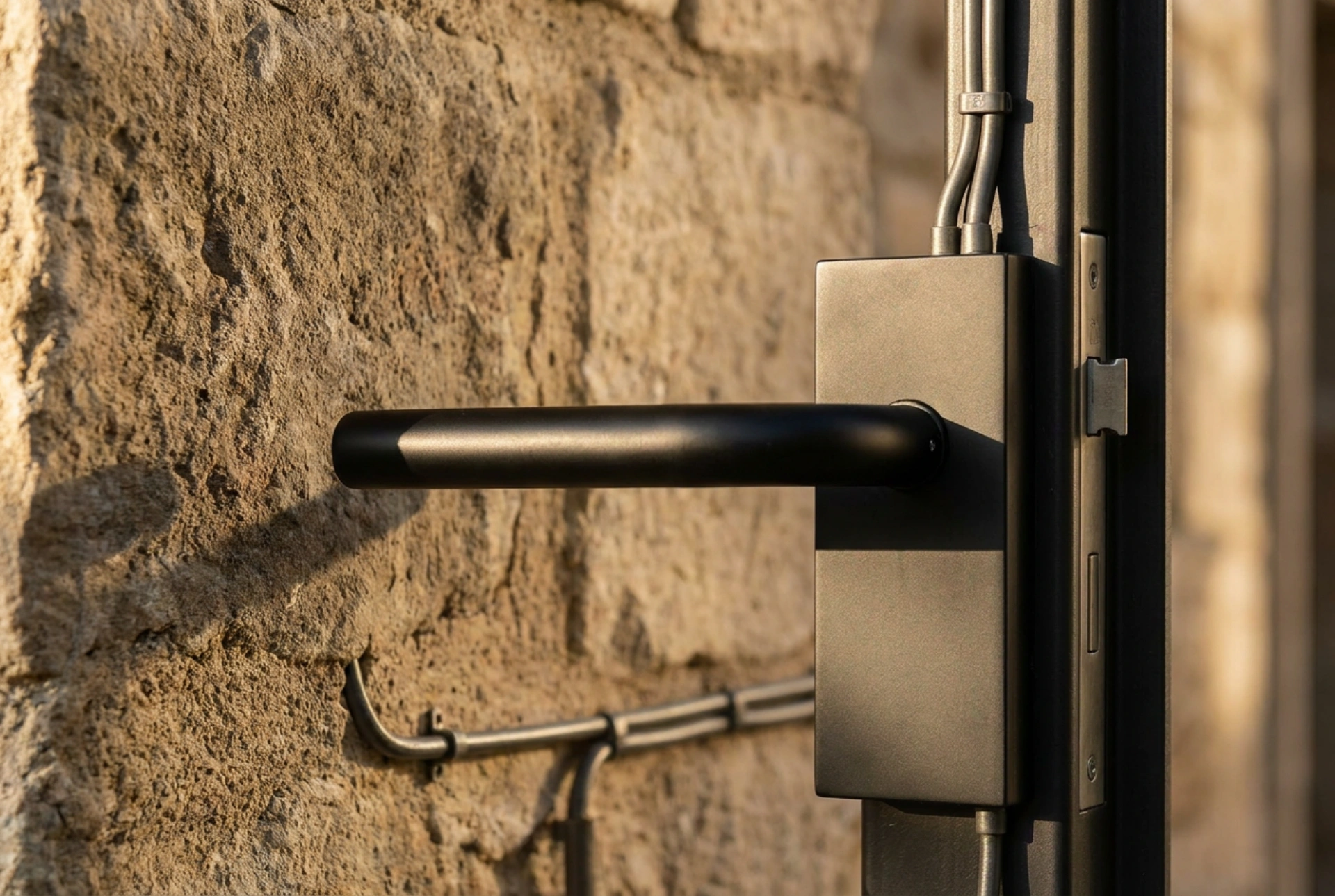

La conexión de un abrepuertas eléctrico al sistema de portero automático requiere comprender la interacción entre la tensión, la corriente y la resistencia para garantizar un funcionamiento seguro y duradero.
El principio físico de funcionamiento y la selección del tipo de corriente
El abrepuertas eléctrico funciona mediante un electroimán que, al recibir corriente eléctrica, libera mecánicamente el pestillo de la cerradura. Existen principalmente dos tipos de alimentación para estos dispositivos: corriente alterna (CA) y corriente continua (CC). Los modelos de corriente alterna son tradicionales y producen el característico zumbido al activarse, el cual sirve como aviso acústico de que la puerta está desbloqueada. Por su parte, los de corriente continua funcionan de manera silenciosa, pero requieren una polaridad específica y una estabilización precisa de la tensión.
Para una instalación exterior expuesta a la humedad, se utiliza de forma estándar la baja tensión de seguridad (normalmente de 12V a 24V). Trabajar con estas tensiones elimina el riesgo de descargas eléctricas peligrosas para los usuarios en caso de fallos en el aislamiento del cableado de la puerta.
Cálculo de la caída de tensión y la sección del cable
Uno de los errores más comunes en la instalación de abrepuertas eléctricos en accesos exteriores es no considerar la distancia entre el transformador (o la unidad interna del portero) y la puerta de entrada. A mayor longitud del cable, mayor es la resistencia eléctrica, lo que provoca una caída de tensión. Si la tensión que llega al abrepuertas es inferior a la requerida, el electroimán no tendrá la fuerza suficiente para liberar el pestillo.
Para evitar este problema, se debe calcular la sección adecuada del cable de cobre utilizando la ley de Ohm y la fórmula de la resistencia conductora. Para distancias cortas de hasta 15 metros, un cable con una sección de 0,5 mm² suele ser suficiente. Sin embargo, para distancias de entre 15 y 50 metros, es imprescindible emplear cables con una sección mínima de 1,0 mm² o incluso 1,5 mm². Utilizar cables demasiado finos provoca que la energía se disipe en forma de calor a lo largo de la línea, debilitando la señal útil.
Esquema de conexión y protección contra picos de tensión
La conexión segura requiere separar la línea de alimentación del abrepuertas de los circuitos de transmisión de voz y datos del portero automático para evitar interferencias electromagnéticas. El relé del portero automático actúa como un interruptor seco que cierra el circuito de alimentación del abrepuertas.
Cuando la bobina del abrepuertas se desenergiza, se produce un fenómeno físico conocido como fuerza contraelectromotriz (autoinducción). Este colapso del campo magnético genera un pico de alta tensión residual que puede viajar de regreso por los cables y destruir los delicados componentes electrónicos del portero automático. Para neutralizar este efecto, es fundamental instalar un diodo de protección (comúnmente un diodo de silicio tipo 1N4007) en paralelo con los terminales del abrepuertas de corriente continua. El diodo debe colocarse en polarización inversa, permitiendo que la energía residual se disipe de forma segura dentro de la propia bobina.
Aislamiento y protección contra la intemperie
El agua y la condensación son los mayores enemigos de las conexiones eléctricas exteriores, ya que provocan electrólisis, oxidación y cortocircuitos. Todo el cableado destinado al exterior debe contar con una cubierta de polietileno resistente a la radiación ultravioleta y a los cambios de temperatura.
Las conexiones físicas entre los hilos de los cables y los terminales del abrepuertas deben realizarse dentro de una caja de derivación estanca con un grado de protección mínimo IP66. Se recomienda utilizar conectores con gel estanco que desplazan el aislamiento y envuelven los conductores de cobre en una grasa de silicona hidrófuga, impidiendo por completo la entrada de oxígeno y humedad que causan la corrosión galvánica.
