Optimizar el espacio de trabajo mediante un soporte de monitor no solo mejora la ergonomía, sino que altera la distribución de fuerzas mecánicas sobre el escritorio. Comprender la relación entre la física del brazo articulado, la resistencia de los materiales y los mecanismos de ajuste es fundamental para garantizar una instalación segura y un movimiento fluido sin vibraciones.
La física del brazo de palanca y el centro de gravedad

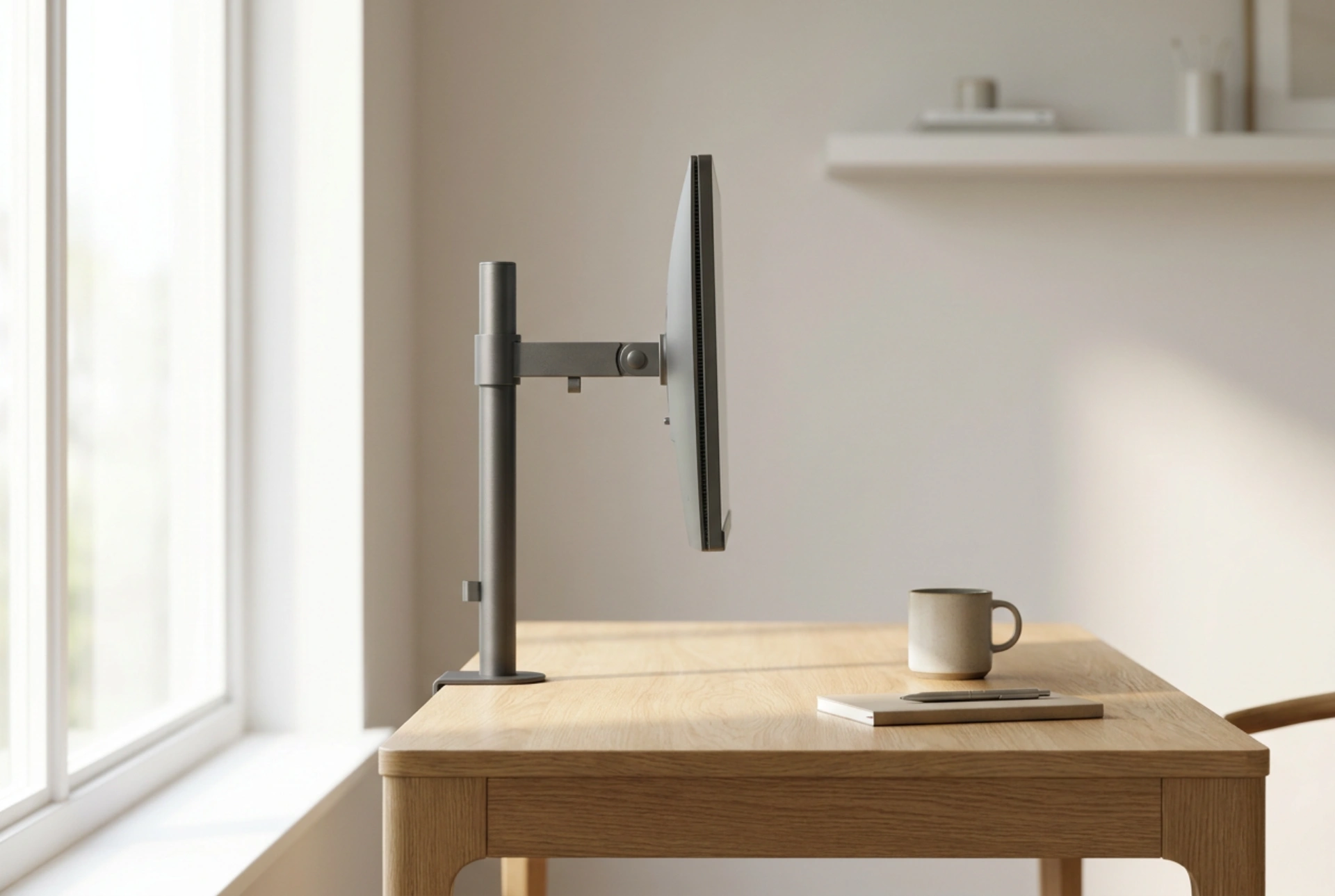

Cuando un monitor se suspende en el aire mediante un soporte articulado, se genera un sistema físico dominado por el momento de torsión o torque. A diferencia de una peana convencional que ejerce una fuerza de compresión puramente vertical sobre una superficie amplia, el brazo articulado desplaza el centro de gravedad del monitor lejos del punto de anclaje. Esto convierte el peso del monitor en una fuerza de palanca que se multiplica exponencialmente a medida que el brazo se extiende horizontalmente.
Por ejemplo, un monitor de 6 kg colocado en el extremo de un brazo extendido a 50 cm ejerce un par de torsión significativamente mayor sobre la base que si estuviera retraído cerca del mástil. Si el punto de fijación en el escritorio no es lo suficientemente rígido, esta fuerza de palanca deformará el tablero o provocará oscilaciones molestas ante cualquier vibración ambiental, como al teclear con fuerza.
Sistemas de anclaje: distribución de la presión sobre el tablero
Para contrarrestar el torque generado por el brazo pragmático, es crucial seleccionar el método de fijación adecuado según las características mecánicas del escritorio:
- Fijación por mordaza en C (C-clamp): Sujeta el borde del tablero mediante un tornillo de presión. Para evitar la deformación por compresión localizada, especialmente en escritorios de madera prensada (MDF) o con estructura de nido de abeja, la mordaza debe contar con una placa de presión de acero grueso que distribuya la fuerza en una superficie más amplia.
- Fijación a través de pasacables (Grommet): Utiliza un perno que atraviesa un orificio preexistente en el escritorio. Este sistema distribuye las fuerzas de tracción y compresión de manera más simétrica alrededor del punto de perforación, ofreciendo una estabilidad superior ante cargas pesadas y brazos dobles.
El uso de almohadillas de goma de silicona o elastómero termoplástico entre las placas metálicas y la madera no solo evita arañazos cosméticos, sino que aumenta el coeficiente de fricción estática, impidiendo microdesplazamientos que debiliten el apriete con el tiempo.
Mecanismos de elevación: pistón de gas contra resorte mecánico
El rango de ajuste vertical y la suavidad del movimiento dependen del tipo de contrapeso interno del soporte:
Pistones de gas comprimido
Utilizan un cilindro sellado que contiene gas (generalmente nitrógeno) a alta presión. Al empujar el monitor hacia abajo, el gas se comprime, almacenando energía potencial que equilibra el peso de la pantalla. Ofrecen un movimiento sumamente fluido y una resistencia constante en todo su recorrido. Sin embargo, son sensibles a las variaciones extremas de temperatura y sufren un desgaste gradual de las juntas de estanqueidad a largo plazo, lo que puede provocar una pérdida lenta de presión.
Resortes de tensión mecánica (muelles de acero)
Emplean resortes helicoidales de acero templado. La tensión se ajusta apretando un tornillo que comprime o estira el muelle. Aunque su curva de resistencia no es tan perfectamente lineal como la del gas, son extremadamente duraderos, inmunes a los cambios climáticos y no sufren fugas de fluidos. Son ideales para entornos industriales o de uso intensivo.
Ajuste de juntas de fricción y rango de movimiento
La estabilidad dinámica del soporte se logra calibrando la fricción en las juntas de rotación. Los soportes de calidad emplean arandelas de fricción de polímeros de alta resistencia (como el polioximetileno o nailon técnico) intercaladas entre las piezas metálicas. Al apretar los tornillos de las articulaciones, se regula la resistencia al giro (swivel), la inclinación (tilt) y la rotación de pantalla (pivot).
Para una ergonomía óptima, la inclinación debe permitir un ajuste de al menos +15° a -5° para evitar reflejos de luz y fatiga ocular. La calibración del torque de estas juntas debe realizarse de modo que el usuario pueda mover el monitor con una fuerza moderada, pero que el dispositivo permanezca inmóvil una vez soltado, venciendo la fuerza de gravedad.
