Lograr una proyección nítida al aire libre depende directamente de la estabilidad física de la pantalla frente a las corrientes de aire. Comprender los principios de tensión estructural, resistencia aerodinámica y anclaje mecánico permite transformar un soporte inestable en una estructura firme capaz de soportar ráfagas sin distorsionar la imagen ni comprometer la seguridad física del equipo.
El efecto vela y la aerodinámica en pantallas de exterior
Cualquier superficie plana expuesta al aire libre actúa bajo las leyes de la fluidodinámica exactamente como una vela de barco. Una pantalla de proyección estándar de unas cien pulgadas presenta una superficie de contacto de casi tres metros cuadrados. Cuando el viento incide sobre esta área, se genera una fuerza de empuje o arrastre aerodinámico que aumenta de forma exponencial con la velocidad del aire. Incluso una brisa ligera de diez kilómetros por hora puede ejercer una presión suficiente para desplazar el soporte o provocar oscilaciones continuas en la lona.
Para contrarrestar esta fuerza, no basta con añadir peso bruto; se debe dispersar la energía cinética del viento. Esto se logra mediante la combinación de estabilidad gravitacional (bajando el centro de gravedad del soporte) y estabilidad tensional (creando puntos de sujeción que distribuyan las cargas hacia el suelo).
Triangulación y ángulos óptimos de anclaje
La resistencia estructural más eficiente se consigue mediante la triangulación de fuerzas. Al fijar vientos o cuerdas tensoras desde la parte superior del marco de la pantalla hacia el suelo, se debe calcular con precisión el ángulo de incidencia. El ángulo óptimo para colocar estas cuerdas es de cuarenta y cinco grados respecto al suelo y al plano de la pantalla.
Si el ángulo es demasiado cerrado (muy vertical), la cuerda ofrecerá una excelente resistencia contra el levantamiento, pero casi ninguna protección contra el balanceo lateral. Por el contrario, un ángulo demasiado abierto (muy horizontal) requerirá mucha más distancia en el jardín y reducirá la tensión vertical necesaria para mantener la lona estirada. El anclaje al suelo debe realizarse utilizando piquetas o estacas metálicas enterradas en un ángulo inverso de cuarenta y cinco grados respecto a la dirección de la cuerda de tensión, lo que maximiza la resistencia a la extracción por fricción con el sustrato de tierra o césped.
Sistemas de contrapeso y masa física

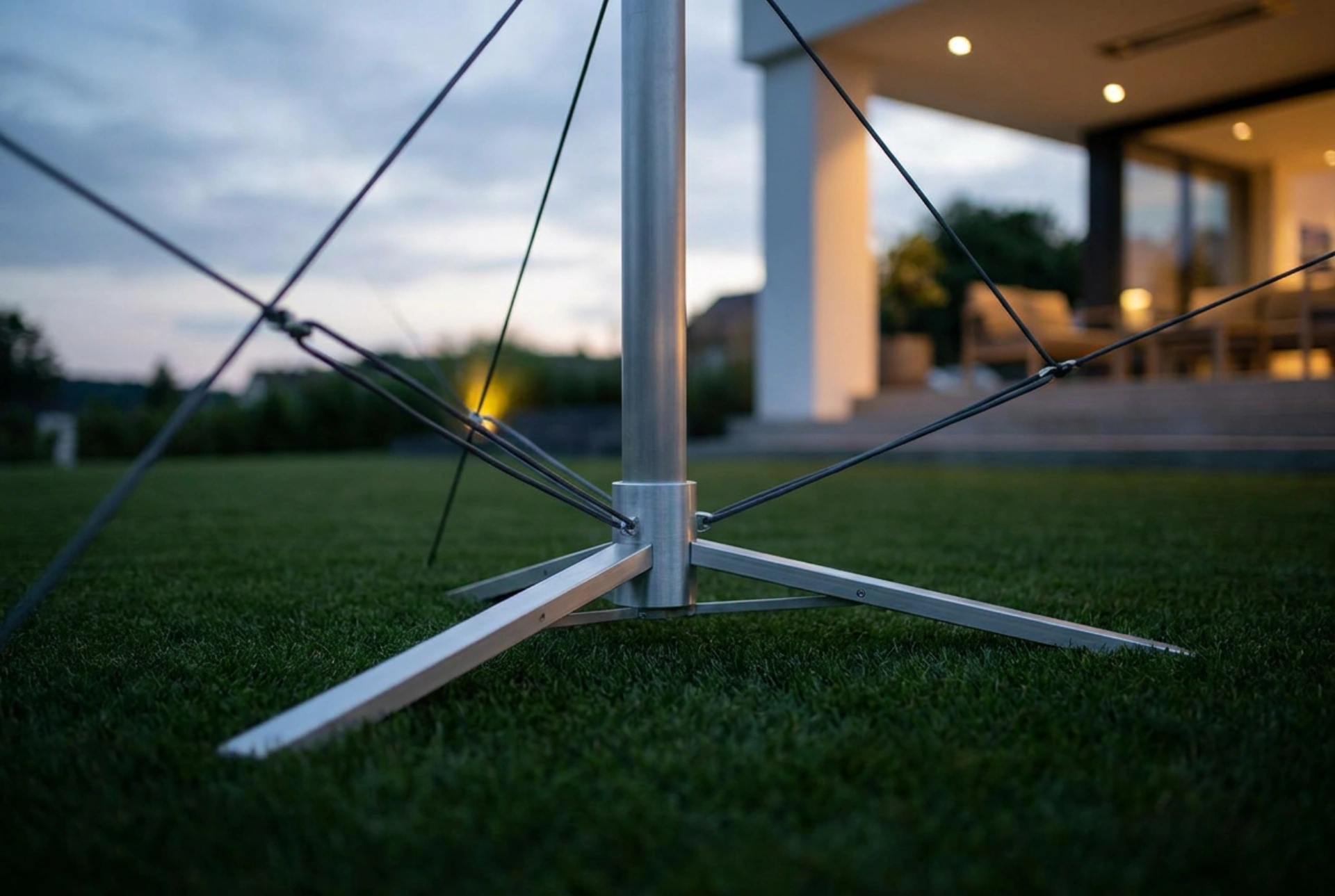

El uso de trípodes o bases autoportantes requiere la adición de masa en los puntos de contacto inferiores para evitar que el viento vuelque la estructura. El principio físico consiste en desplazar el centro de gravedad lo más cerca posible del suelo.
- Sacos de arena de alta densidad: Colocar sacos flexibles sobre las patas del soporte distribuye el peso de manera uniforme sobre la estructura metálica sin dañar el material.
- Pesas de agua de geometría plana: Al utilizar recipientes herméticos llenos de agua directamente sobre las bases, se aprovecha una gran masa (un litro equivale a un kilogramo de peso) que se puede vaciar fácilmente después de su uso.
- Anclajes de lastre de fundición: Discos metálicos de peso calibrado que encajan en el eje central de la estructura para evitar el efecto palanca.
Amortiguación elástica y selección de cuerdas
Un error común es fijar la pantalla utilizando cuerdas completamente rígidas. Cuando una ráfaga de viento golpea la superficie de forma súbita, la falta de elasticidad transmite toda la energía de impacto directamente a las uniones del bastidor, lo que puede doblar los tubos de aluminio o rasgar los ojales de la lona.
La solución técnica consiste en integrar un elemento elastómero en la línea de tensión. Al intercalar un tensor elástico de alta resistencia o un muelle de tracción de acero entre la estaca del suelo y la cuerda de nylon de baja elongación, se crea un sistema de suspensión activa. Este elemento elástico absorbe el pico de fuerza cinética de la ráfaga de viento y recupera su posición original lentamente, disipando la energía sin someter al bastidor a un estrés mecánico crítico. Se recomienda el uso de cuerdas de poliéster trenzado de alta tenacidad debido a su excelente resistencia a los rayos ultravioleta y a su nula absorción de humedad, lo que evita que se destensen con el rocío nocturno.
Protocolo de montaje secuencial para máxima estabilidad
El orden en el que se aplican las fuerzas de tensión determina la geometría final y la estabilidad del sistema. Un montaje desordenado suele provocar deformaciones asimétricas en la pantalla.
- Fase 1: Posicionamiento inicial. Oriente la pantalla de manera que el viento predominante sople de forma paralela a la superficie reflectante o aproveche la protección de barreras físicas como setos o muros.
- Fase 2: Lastrado de la base. Coloque los contrapesos en la base o trípode antes de desplegar verticalmente la pantalla para evitar accidentes durante el proceso de elevación.
- Fase 3: Fijación de vientos primarios. Extienda las cuerdas traseras desde las esquinas superiores del bastidor y ancle las estacas al suelo respetando el ángulo de cuarenta y cinco grados.
- Fase 4: Tensado simétrico y amortiguación. Ajuste los tensores de cuerda de forma alterna en ambos lados para garantizar que la lona reciba una tensión homogénea, evitando arrugas superficiales que degraden la calidad de la proyección.
